Kaiutinrakennusohje Nitrosäiliö2 – hifi-PA-15-tuumaisella bassolla

Lisää voimaa, lisää uskottavuutta

Nitrosäiliö2 parantaa sitä, missä alkuperäinen Nitrosäiliö jätti eniten toivomisen varaan – mehevyyttä ja uskottavaa ison kaiuttimen tuhtiutta.

Nitrosäiliö on ollut hyvin suosittu rakennusohje eikä tietysti syyttä. Sata desibeliä watilla -herkkyys eli toimivuus yhden watin putkivahvistimellakin, hifistyneen neutraali sointi, todella tarkka stereokuvan piirto ja reippaan tehonkeston ansiosta todella hurjat äänenpainevarat isompaankin vaimennettuun leffaluolaan.

Jos Nitrosäiliö ei ole tuttu, kannattaa ehdottomasti lukea alkuperäinen rakennusohje ja tietysti myös uusitun jakosuotimen ja siten paremman äänenlaadun artikkeli Taide-Nitroista.

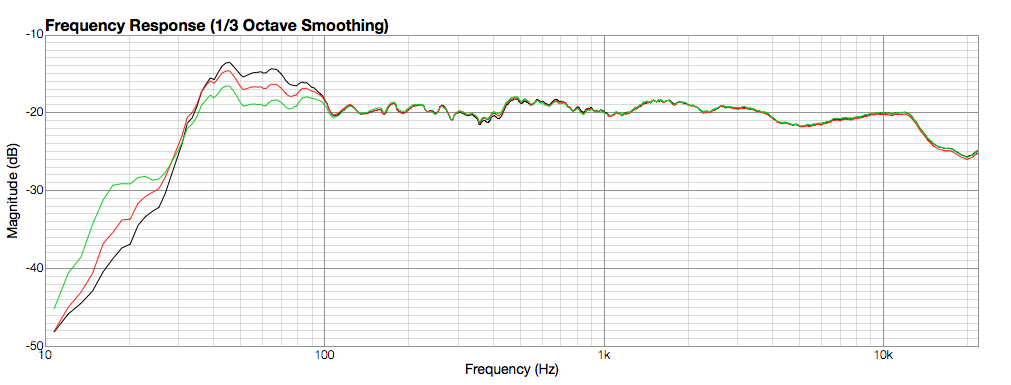

Nitrosäiliö2:n taajuusvaste huoneessa suotimen vakioarvoilla. Mustalla kolme refleksiputkea auki, punaisella kaksi ja vihreällä yksi putki auki. Huomaa huoneresonanssin aiheuttama notkahdus taajuusvasteessa 35-40 hertsin kohdalla.
Nitrosäiliö2:n taajuusvaste huoneessa suotimen vakioarvoilla. Mustalla kolme refleksiputkea auki, punaisella kaksi ja vihreällä yksi putki auki. Huomaa huoneresonanssin aiheuttama notkahdus taajuusvasteessa 35-40 hertsin kohdalla.

Etenkin moni isommassa kevytrakenteisessa tilassa kuunteleva on kuitenkin toivonut Nitron soundiin lisää täyteläisyyttä. Ongelma ei johdu niinkään jakosuodinsuunnittelusta vaan tietyistä akustisista lähtökohdista.

Kun Nitrosäiliötä mittaa ulkotiloissa korkealla mittatornissa, sen taajuusvaste on hyvin siisti. Sitten kun kaiuttimen tuo normaaliin huoneeseen, taajuusvaste alakeskialueella (noin 100 – 1000 hertsin välinen kaista) muuttuu ihan perunapelloksi. Jos sama tehdään pienielementtiselle peruskaiuttimelle, ilmiötä ei kuitenkaan esiinny. Miksei?

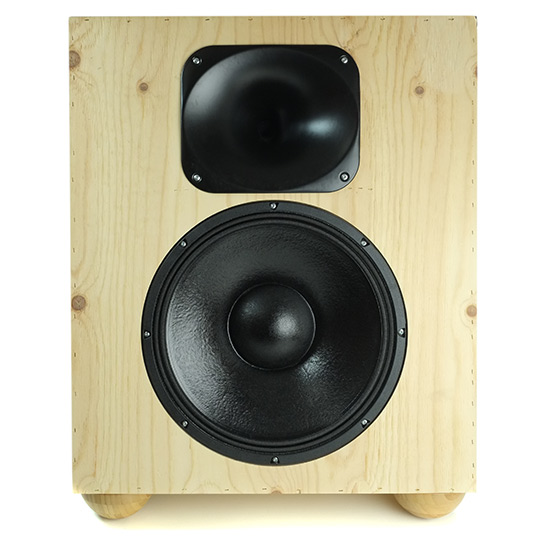

Basson keskipiste 243mm ja diskantin 555mm alareunasta.
Basson keskipiste 243mm ja diskantin 555mm alareunasta.

Suuren suuntaavuuden sivuoire

Pikkukaiutin (yhdellä 4 – 6.5 -tuumaisella bassokeskiäänisellä tehty normaalipurkki) on käytännössä ympärisäteilevä alle kilohertsin taajuuksilla. Toisin sanoen se levittää äänensä tasaisesti joka suuntaan huonetta. Siksi huoneessa mitattu taajuusvaste onkin hyvin samanlainen kuin ulkona mitattu. Kaikki huoneheijastukset summautuvat, mikään yksittäinen ei huonemittauksessa erotu selvänä.

15-tuumainen bassokeskiääninen on aivan eri tapaus, se suuntaa ääntä hyvin vahvasti eteenpäin. Seinistä ja katosta tulee paljon vähemmän heijastunutta ääntä kuin pikkukaiuttimen kanssa. Lattia on kuitenkin lähellä ja lattiaheijastus pääseekin värittämään ääntä selvästi. Tästä on tuloksena se, että 15-tuumaiseen pohjautuva kaiuttimessa lattiaheijastuksen vaikutus näkyy selvänä – muita heijastuksia kun ei ole peittämässä sen vaikutusta.

Helppo ratkaisu

Ratkaisu on Nitrosäiliön tapauksessa hyvin yksinkertainen, jossa edes alkuperäisiä Eighteen Sound 15NMB420 -bassokeskiäänistä, XT1086-torvea eikä NSD1095N-diskanttidriveriä tarvitse vaihtaa. Lasketaan se 15-tuumainen alas lattianrajaan, näin lattian kautta tuleva heijastus on toiminta-alueella samassa vaiheessa suoran äänen kanssa eikä aiheuta taajuusvasteeseen korostumia ja vaimentumia.

Koska XT1086-torvella ja NSD1095N-diskanttidriverillä jakotaajuus on vain vähän yli kilohertsin, tämä onnistuu. Lattian rajaan asetetulla 15-tuumaisella on pieni mutka taajuusvasteessa noin kilohertsissä, mutta käytännössä se ei kuuntelussa häiritse vaikka taajuusvastemittauksessa näkyykin. Sitäpaitsi tuhti matto alkaa vaikuttaa juuri sillä alueella eli ongelma häviää sitä kautta entistäkin olemattomammaksi.

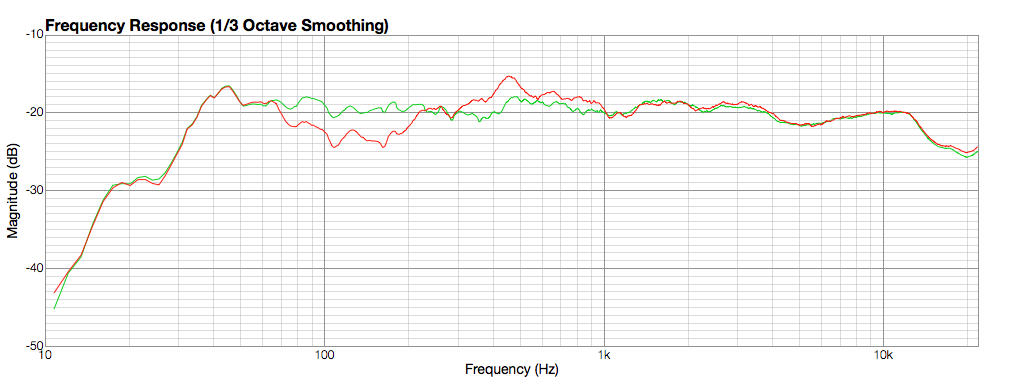

Vihreällä Nitrosäiliö2:n taajuusvaste, kaiutin lattialla kallistettuna kohti kuuntelusuuntaa ja seinää vasten. Punaisella sama kaiutin nostettuna niin, että bassoelementti on perus-Nitrosäiliötä vastaavalla korkeudella.
Vihreällä Nitrosäiliö2:n taajuusvaste, kaiutin lattialla kallistettuna kohti kuuntelusuuntaa ja seinää vasten. Punaisella sama kaiutin nostettuna niin, että bassoelementti on perus-Nitrosäiliötä vastaavalla korkeudella.

Parasta on se, että Nitrosäiliö2 toimii tasan samalla jakosuotimella (sillä uudemmalla versiolla) kuin normaalikoteloinen alkuperäinen Nitrosäiliö! Soundi vain on selvästi erilainen, se kaivattu ison kaiuttimen uskottavuus bassoillakin on nyt vihdoin läsnä. Suosittelen edelleen sijoitusta seinustalle ja silloin bassopää on mehevä ja lujaa potkaiseva vaikka tila ei olisikaan pieni ja kivinen.

Oma talomme vastaa pitkälti rintamamiestaloa eli olohuonetta kiertävät lautaseinät ja purueristeet, sopivan bassotoiston sain tulppaamalla yhden kolmesta refleksiputkesta. Pienemmässä tai raskasseinäisemmässä tilassa bassoa voi tasoittaa tulppaamalla toisenkin.

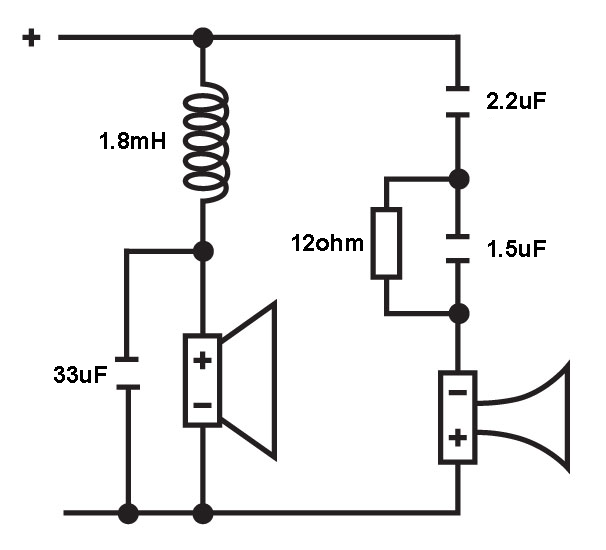

Nitrosäiliö2:n jakosuotimen kytkentäkaavio.
Nitrosäiliö2:n jakosuotimen kytkentäkaavio.

Yksinkertainen kotelo

Kotelomateriaalin voit valita juuri niin, että oma mielesi tyydyttyy. Prototyyppini ovat perinteiseen tapaan 12-millistä havuvaneria, kevyitä kaiuttimia kun on kamalan paljon mukavampi kantaa kuin painavia. Etulevy on 60 senttiä leveä ja 70 senttiä korkea, mutta neliölookkia haaveileva voi oikein hyvin tehdä 70×70-senttisen naamataulun.

Minulla syy 60 sentin leveyteen oli puhtaasti se, että sain protot tehtyä 122cm leveästä vakiolevystä minimihukalla.

Prototyyppien syvyys on 34 senttiä ja tässä kokoluokassa seinämäpaksuuden muutos ei isoa heittoa tilavuuteen tee. Mutta jos haluat olla täsmällinen niin laske käyttämälläsi seinämävahvuudella sopiva syvyys, jolla saat sisätilavuudeksi noin 120 litraa. Eighteen Sound 15NMB420 -bassoelementin upotussyvyys on sitten muuten juuri tuo protokotelon seinämäpaksuus, 12 milliä.

Elementit asennetaan sivusuunnassa etulevyn keskelle, basson keskipisteen etäisyys on kotelon alareunasta 243 mm ja diskanttitorven 555 mm. Näin torven ja bassokeskiäänisen väliin jää noin sentti ja kotelon alareunassa oleva bassokeskiääninen on turvassa lattianrajassa riehuvilta kengänkärjiltä ja imurin suulakkeilta.

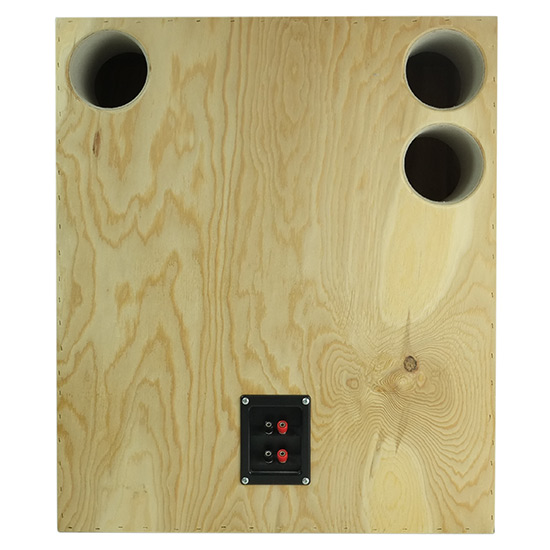

Refleksiputket mahtuvat hyvin takaseinään.
Refleksiputket mahtuvat hyvin takaseinään.

Refleksiputkia on kolme, halkaisija 10 senttiä ja pituus kullakin 15 senttiä. Isossa tilassa tai jos pidät tuhdista bassopäästä kaikki putket voivat olla auki. Jos yläbasso alkaa kumista pienessä huoneessa, sitä voi rauhoittaa tukkimalla putken tai kaksi. Nitron 15NMB420-bassoelementti ei ole parhaimmillaan näin isossa suljetussa kotelossa ja vain yksi putki avoinna hätyytellään jo 20 Hz -alarajataajuutta muutenkin. Protoparissa putket ovat takana ylänurkissa.

Normaaliin tapaan kotelo on hyvä tukea sisältä mahdollisimman jäykäksi. Mitä ohuempi seinämä, sitä tiheämpi tukirimaverkosto. Tuiksi sopivat esimerkiksi pari senttiä kanttiinsa vahvat rimat. Bassoelementin kohdalle on takaseinään hyvä liimata muutama jäykistyslaippa (noin 5 cm leveitä soiroja, jotka liimataan kapeasta syrjästä takaseinään ja jotka ylettyvät kotelon reunasta reunaan) koska siihen kohtaan ei saa helposti tukea etu- ja takaseinän välille.

Vaimennus tehdään refleksikotelolle normaalisti eli pääasiassa kotelon laidoille. Takaseinälle riittää viisisenttinen vaimennuslevy, mutta ylös, alas ja sivuille on hyvä käyttää paksumpaa noin kymmenen sentin kerrosta.

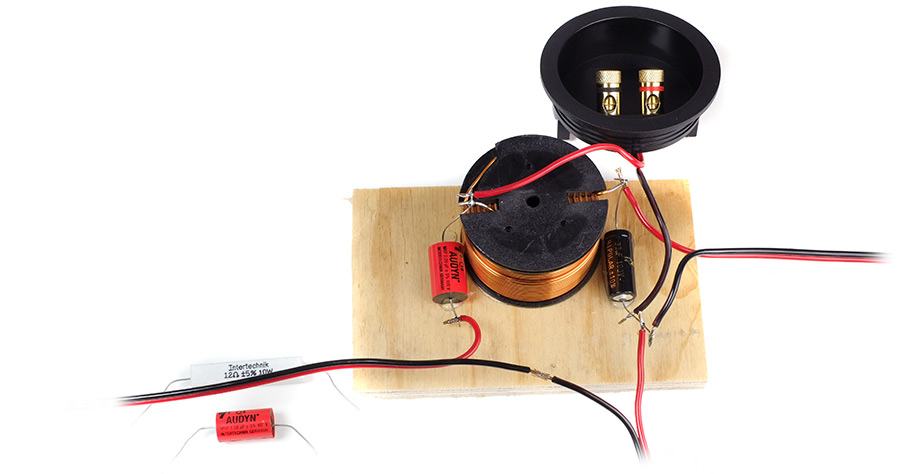

Jakosuotimen kytkentä, punainen johto on plus ja musta on miinus. Ylöspäin lähtevät kaapelit liitinpaneelille, oikealle menevät bassolle, alas lähtevät diskantille ja vasemmalla menevät diskantin säätöön tarkoitetulle vastukselle ja kondensaattorille.
Jakosuotimen kytkentä, punainen johto on plus ja musta on miinus. Ylöspäin lähtevät kaapelit liitinpaneelille, oikealle menevät bassolle, alas lähtevät diskantille ja vasemmalla menevät diskantin säätöön tarkoitetulle vastukselle ja kondensaattorille.

Lattialistasoundia?

Kun kaiutin on valmis, sitä on syytä kallistaa sen verran taaksepäin, että torvi osoittaa suoraan kohti kuuntelijaa. Minulla juuri sopiva kallistus noin 2,5 metrin päässä olevalle kuuntelutuolille oli pari Ikean pienintä Blanda-puukulhoa etunurkkien alla. Ilman kallistusta ulkoasu on toki huonekalumaisempi, mutta diskanttipää jää vähän tummaksi. Taustamusiikkikuuntelussa asia ei tietysti haittaa yhtä paljon kuin keskittyneessä sweet-spottailussa ja alle voi huonekaluhenkeä vahvistamaan laittaa vaikka nurkkiin 5-7-senttiset jalat.

Tuo kallistuksen tuoma korotus etureunassa ja kookas bassokeskiääninen tarkoittavat, että torvi nousee melko ylös vaikka kaiutin ei olekaan perinteinen tolppamalli. Stereokuva asettuu vain vähän alemmas kuin normaali-Nitrosäiliöllä, mutta äänensävy on paljon mehevämpi ja bassojen seurattavuus todella paljon parempi.

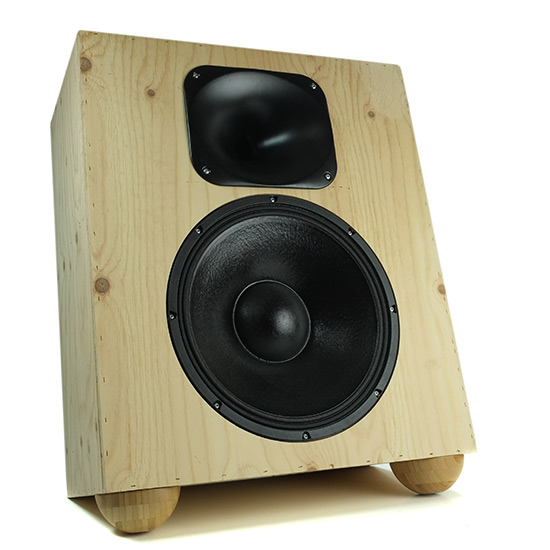

Muista kallistaa kohti kuuntelupaikkaa!
Muista kallistaa kohti kuuntelupaikkaa!

Stereokuva on tarkka, mutta ei ehkä ihan niin tarkka kuin normaalikoteloisessa Nitrossa. Tämä on se pieni asia, jossa pitää antaa periksi. Ero on kuitenkin huomattavan paljon pienempi kuin saavutettu äänensävyllinen etu. Nitrosäiliö2 on paljon miellyttävämpi kuunnella ja harva tarvitsee uuden kaiuttimen kanssa subwooferia.

Toki, mittausta tuijottamalla voi vinkua siitä, että toisto ei ylety 20 hertsiin vaimentumattomana ainakaan isossa huoneessa. On vain ihan eri asia tuijottaa sitä kippuraa tai kuulla Nitrosäiliö2:n bassopään jäntevä potku ja mehevä voima kun hanaa alkaa avata enemmän.

Tuttu säädettävyys

Kuten edellinenkin Nitrosäiliö, myös Nitrosäiliö2 on äänensävyltään säädettävä. Bassotoiston säätö onnistuu sillä refleksiputkien tukkimisella ja jakosuotimessa on helppoa muokata äänensävyä muuten.

Diskanttipiirissä oleva vastus (vakioarvo 12 ohmia) ja sen rinnalla oleva kondensaattori (vakioarvo 1,5uF) ovat ne oleelliset osat. Vastusarvo säätää ylempää keskialuetta ja sen rinnalla oleva kondensaattori ylädiskanttia. Nämä osat kannattaa siis ehdottomasti sijoittaa kotelon ulkopuolelle, ei kukaan jaksa ruuvata elementtejä irti soundin hienosäätöä varten. Helppo tapa on käyttää tuplajohdotusliitinpaneelia ja valjastaa siitä yhdet liittimet vahvistimelta tulevalle kaiutinkaapelille ja hyödyntää toiset vastuksen ja kondensaattorin kytkentään. Hienompi versio on sitten juottaa oikeat osat kiertokytkimeen. Tarkoitukseen sopii esimerkiksi 1×12-asentoinen kiertokytkin, jota sitten rajoitetaan 5-asentoiseksi varren tyvessä olevalla koukkupäisellä prikalla.

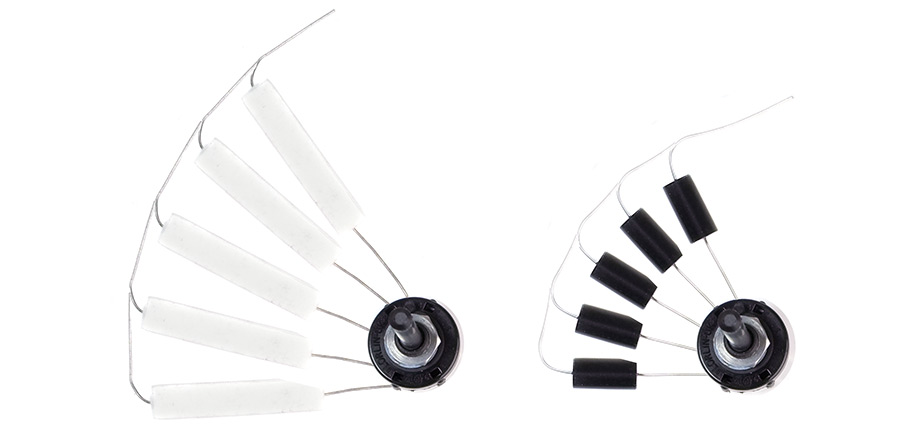

Kiertokytkimiin juotettavat osat yläkeskialueelle ovat: -2 18ohm, -1 15ohm, vakio 12ohm, +1 10ohm ja +2 8.2ohm. Ylädiskantille vastaavasti: -2 0.82uF, -1 1.0uF, vakio 1.5uF, +1 2.2uF ja +2 2.7uF.
Kiertokytkimiin juotettavat osat yläkeskialueelle ovat: -2 18ohm, -1 15ohm, vakio 12ohm, +1 10ohm ja +2 8.2ohm. Ylädiskantille vastaavasti: -2 0.82uF, -1 1.0uF, vakio 1.5uF, +1 2.2uF ja +2 2.7uF.

Yläkeskialueelle osuvat konsonantit ja etenkin kovien konsonanttien, k-p-s-t, artikulaatiossa kuuluu oikea voimakkuus. Jos kaiutin sylkee nuo korville ja aiheuttaa kuunteluväsymystä äksyllä soundillaan, tasoa on liikaa ja siihen auttaa vastusarvon kasvattaminen. Seuraavat suuremmat vakioarvot ovat 15 ja 18 ohmia. Jos vastaavasti haluat saada lisää energiaa tuolle alueelle, koita pykälää tai kahta pienempiä vastuksia eli 10- tai 8.2-ohmisia.

Ylädiskanttia säätävä kondensaattori käyttäytyy tosin päin kuin ylempään keskialueeseen vaikuttava vastus. Kondensaattorin kanssa suurempi arvo nostaa tasoa ja pienempi laskee. Jos ylädiskanttia on liian vähän, äänitteiden ilmavuus jää vajaaksi ja tilantoisto voi kuulostaa kuivalta tai tylsältä. Vastaavasti liian suurella voimakkuudella esimerkiksi rumpujen pellit sihahtelevat pinnassa. 1.5uF vakioarvosta seuraavat suuremmat ovat 2.2uF ja 2.7uF, pienemmät vastaavasti 1.0uF ja 0.82uF.

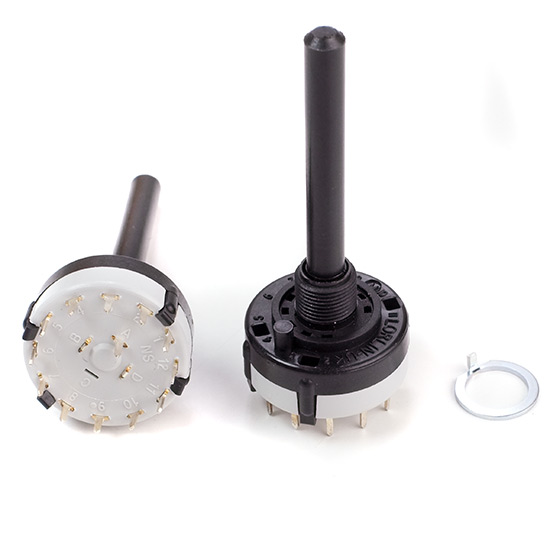

Kiertokytkimen asentoja voi rajoittaa prikalla.
Kiertokytkimen asentoja voi rajoittaa prikalla.

Vastuksia ja kondensaattoreita kannattaa ehdottomasti tilata muiden osien yhteydessä koko sarja säätöä varten. Kun yhden osan hinta on vain jonkun euron, ei kokonaisbudjetti nouse juurikaan vaikka on hankkinut koko järkevän säätöalueen verran osia.

Oikeat arvot riippuvat monesta tekijästä joten vain itse kuuntelemalla jotain tuttuja kappaleita, löytää juuri oikean äänensävyn. Minulla helppo testibiisi näiden säätöön on Katie Meluan Shy Boy. Siinä ässät ovat sopivasti pinnassa ja kun ne saa soimaan niin, ettei vielä ota korviin, toimii yleensä kaikki muukin musiikki.

Kuuntelutilan akustiikka ja kuunteluetäisyys vaikuttavat samoin kuin oheislaitteisto. Mikko Kutvosen rauhallisesti soivalla Kärpäsellä vakio-osillakin soundi oli leppoisa kun taas hyvin meneväluonteisella Naim Superunitilla yläpäätä piti rauhoittaa selvästi, jottei kuunteluväsymys olisi iskenyt.

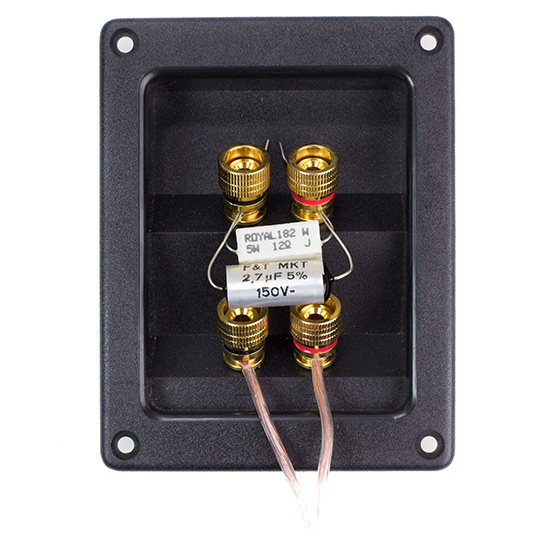

Helppo vaihtoehto diskantin säätöosille.
Helppo vaihtoehto diskantin säätöosille.

Vain kokeilemalla itse löydät ne juuri oikeat arvot, joilla Nitrosäiliö2 kuulostaa bassoiltaan lujaa iskevältä, mutta kuitenkin riittävän mehevältä ja diskantiltaan avoimelta ja heleältä olematta kuitenkaan rasittava.

Pieni varoitus

Nitrosäiliö, niin alkuperäinen kuin tämä kakkosversiokin, mahdollistaa paljon asioita. Se piirtää stereokuvaa monta kertaa kauempaa kuin perinteinen pieni hifipurkki, 6-8 metrin päästäkin asiat ovat vielä hallussa. Se tarjoaa dynamiikkaa, jota normaalikaiuttimiin tottunut ei osaa kuvitellakaan. Nitro myös toimii mainiosti silloin kun tila on vaimennettu ja silti tarvitaan esimerkiksi leffakäyttöön riittäviä äänenpaineita.

Mutta! Nitro on herkkä kaiutin ja kestää paljon tehoa eli äänenpainekyvyt ovat todella rajut. Törttöily Nitrosäiliön kanssa voi aiheuttaa kuulovaurion. Sen hankkimiseen ei edes tarvita pitkäaikaista luukuttamista vaan yksi paha kiekaisu voi tehdä pahaa jälkeä. Nitrosäiliö ja Nitrosäiliö2 ovat kuin nopeat urheiluautot. Niillä voi pitää ihan eri tavalla hauskaa kuin perus perhekärryllä, mutta järki on syytä kuitenkin pitää mukana.

Kaiutinrakennustarvikekauppiaasi:

Kuvat: Samu Saurama
