Kaiutinrakennusohje – Nitrosäiliö – 15-tuumainen hifi-PA-kaiutin

Kaikin puolin herkkä tapaus

Varoitus! Uusi rakennusohjeemme on erittäin herkkä ja sen tehonkesto on hyvin suuri, sillä voi oikeasti tuhota kuuloaistinsa kertalaakista. Oikein käytettynä se on erittäin erottelukykyinen ja koukuttava. Nitrosäiliö sopii niin yhden watin putkivahvistimelle kuin täyttämään ison kotiteatteritilan puhtaalla ja vaivattomalla äänellä rajuimmissakin toimintakohtauksissa.

Väittävät, ettei mikään voita kuutiotuumia, amerikkalaiset moottorimiehet. Kun haetaan äänentoistossa suorituskykyä, ei mikään voita isoa säteilevää pintaa. Se tuo suuntaavuutta, jolloin kuuntelupaikalle kantautuu enemmän suoraa ääntä ja vähemmän huoneen pinnoista heijastunutta eli alkuperäistä signaalia sotkevaa. Se mahdollistaa hyvin pienet liikepoikkeamat eli mahdollisimman säröttömän ja kompressiottoman toiminnan. Päinvastoin kuin isoissa amerikkalaisissa moottoreissa, se on myös ekologisin vaihtoehto – suuri herkkyys tarkoittaa pientä vahvistintehon tarvetta.

Lue tästä artikkeli Nitrosäiliö2:sta.

Nitrosäiliöön tuli jakosuodinmuutos 25.10.2013. Lue artikkeli uudesta parannetusta Nitrosäiliöstä.

Nitrosäiliö on myös ekologinen vaihtoehto – suuri herkkyys tarkoittaa pientä vahvistintehon tarvetta.

Nitrosäiliössä on paljon yhteistä aikaisemmin esitellyn Ruutinassakka-rakennusohjeen kanssa ja Nitro on tehty Kolmetieklassikon lailla yhteistyössä Claus Lindqvistin kanssa. Diskanttipää Nitrossa on sama kuin Ruutinassakassakin, Eighteen Soundin paras tuumainen kompressiodriveri NSD1095N XT1086-alumiinitorven pohjalla. NSD1095N on melko arvokas, mutta hifimielessä hyvä, sen toisto ylettyy nimittäin oikeasti kuuloalueen ylärajalle asti.

Se, mikä on sopiva bassoelementti, riippuu aina vaatimuksista. Nyt haluttiin saada tasapainoa ulottuvuuden ja herkkyyden välille. Kevyt neodyymimagneetilla toteutettu Eighteen Sound 15NMB420 on vasteeltaan erittäin siisti eli se pärjää yksinkertaisella jakosuotimella. Moottorin voima on sopiva passiivikaiuttimelle, josta koitetaan tehdä sekä melko herkkä että basson ulottuvuuden ja laadun suhteen sellaisenaan musiikinkuuntelijalle riittävä.

Eighteen Soundin soikea XT1086-torvi on äänenlaadullisesti yksi markkinoiden parhaita.
Eighteen Soundin soikea XT1086-torvi on äänenlaadullisesti yksi markkinoiden parhaita.

Nitrosäiliön tilavuus on noin 130 litraa. Samaa luokkaa, mitä valmistaja suosittelee maksimikotelokooksi käytettävälle bassoelementille. Tällä saadaan tulokseksi 99 desibelin todellinen herkkyys ja huoneessa noin 40 hertsiin ylettyvä bassotoisto. Koska kaiuttimen nimellisimpedanssi on kahdeksan ohmia, on se helppo kuorma myös putkivahvistimille.

Yksinkertainen kotelo…

Nitrosäiliön kotelossa ei ole mitään erikoista. Oikeastaan ainoa kriitinen asia on se, että torven kurkun tulee olla kuuntelijan korvan korkeudella. Asia, jota voi tietysti varmistaa laittamalla alle säädettävät piikit. Niillä on helppoa tehdä tarvittaessa pieniä kallistuksia.

Protopariin tehtiin reilut viistoukset käsisirkkelillä, mutta ne eivät ole ehdottoman välttämättömät. Prototyypin 5mm syvä upotus torvelle ei sekään ole välttämätön, parantaa tosin ulkonäköä mukavasti. Jos oikein karskiksi alkaa niin voihan sen bassonkin jättää upottamatta, mutta ratkaisu saattaa varmistaa kiellon kaiuttimen tuomisesta olohuoneeseen. Kummankin elementin pienestä upotuksesta ja kotelon särmien viistouksesta tai pyöristyksestä on akustisesti jonkin verran ja visuaalisesti ihan hirveästi apua eli suosittelen niitä lämpimästi.

Kaiuttimen korkeus on 106cm ja leveys 45cm. Torven kurkku on 92cm alhaalta, torven ja basson laipan väliin jää yksi sentti. Refleksiputket voi hyvin laittaa takalevyyn heti bassoelementin alareunan alapuolelle (eli niin, ettei niistä näe bassoelementtiä).
Kaiuttimen korkeus on 106cm ja leveys 45cm. Torven kurkku on 92cm alhaalta, torven ja basson laipan väliin jää yksi sentti. Refleksiputket voi hyvin laittaa takalevyyn heti bassoelementin alareunan alapuolelle (eli niin, ettei niistä näe bassoelementtiä).

Materiaaliksi käy ihan mikä vain 18mm lastulevystä alkaen. Lastulevy on halpaa, MDF sileää, koivuvaneri jäykkää ja havuvaneri kevyttä. Tee valinta omien tarpeittesi mukaan. Noin parin sentin seinämävahvuudella minimimäärä tukia on ristikkotuki sekä elementin ylä- että alapuolella. Puristi tietysti rakentaa yltiöjäykän ristikkorakenteen B&W:n Matrix-henkeen kotelon sisälle. Pienet muutokset seinämävahvuudessa tai tukirimojen määrässä vaikuttavat niin vähän kotelotilavuuteen, että se ei ole oleellista.

Prototyypin mitat ovat korkeus 106 cm, leveys 45 cm ja syvyys 35 cm. Torven kurkku eli keskipiste on 92cm kaiuttimen alareunasta, torven laipan ja basson laipan välillä on sentti.

Vaimennusaineeksi viisi senttiä paksut villalevyt tai polyesterikuitulevyt (Ewona-levyt siis suomeksi) takaseinälle ja sivuille, ylös ja alas kaksin- tai kolminkertainen kerros. Ristikkotukien kohdalle voi laittaa myös vaimennusta minimoimaan pystysuuntaiset seisovat aallot ja suoraan bassoelementin takana voi olla tuplapaksuinen kerros. Jos käytät vanua, täytä kaiuttimen yläosa kokonaan, samoin refleksiputkien alapuolinen osa. Bassokeskiäänisen taakse sitten melko reilu vanuannos niin, ettei elementin jäähdytysaukko moottorin takaosassa kuitenkaan peity.

Viritys tarpeen mukaan

Vaimennusaineen kanssa oleellista on, että refleksiputken päätyjen kohdalla kaiuttimen sisällä on ainakin putken halkaisijan verran vapaata ilmatilaa – muuten refleksitoiminto heikkenee. Proton putkina on kaksi nelituumaista JetSet100-putken etupalaa ja takapalaa suoraan toisiinsa kytkettynä. Suoraa putkea ei siis ole välissä ollenkaan. Tällä saadaan noin 50Hz viritystaajuus tai toinen putki tukittuna vähän alle 40Hz viritys. 50Hz virityksellä bassopää on aavistuksen tuhti, mutta soundi erittäin hauska monella levyllä. Toinen putki tukittuna bassotoisto on hyvin neutraali ja nopea sekä kestää paremmin sijoitusta lähelle seinää.

Paras ratkaisu on tehdä viritystaajuudesta säädettävä käyttämällä montaa putkea. Etulevy täynnä reikiä ei ole erityisen eleganttia (minä kun aina hienostelen ulkonäön kanssa, nämäkin protot teloin äkkiä maalilla Photoshop-kelpoisiksi ennen valokuvausta), mutta putket voivat hyvin olla takaseinässä ellei kaiutinta aio painaa ihan takalevy seinää vasten.

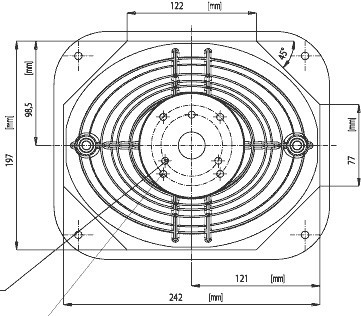

Torvelle on todennäköisesti helpompaa sahata kahdeksankulmainen reikä kuin soikeaa. Poraa ensin kahdesankulmion kulmiin reiät ja sahaa pistosahalla reikien välit auki.
Torvelle on todennäköisesti helpompaa sahata kahdeksankulmainen reikä kuin soikeaa. Poraa ensin kahdesankulmion kulmiin reiät ja sahaa pistosahalla reikien välit auki.

Neljä kymmensenttistä putkea voi kuulostaa rajulta, mutta noin 22cm pitkinä niillä saadaan 50Hz viritystaajuus. Putki kerrallaan tukkimalla viritystaajuus ja sitä myöten yläbassojen taso laskee – ja alabassojen nousee. Näin kaiutin kestää paremmin ja paremmin pienen huoneen ja/tai seinän läheisyyden tuomaa korostusta bassoilla ja toisto ylettyy alemmas. Yksinkertainen vaahtomuovitulppa toimii hyvin tulppana, ellei taloudessa ole riittävää määrää isoja villasukkia putkien täytteeksi.

Jos aiot joskus soittaa näitä oikeasti kovaa niin iso virtauspinta-ala varmistaa, ettei refleksiputkisto ole se, joka alkaa kompressoida ensimmäisenä – kuten monessa kaiuttimessa asianlaita on.

…ja yksinkertainen jakosuodin

Nitrosäiliö sai uuden jakosuotimen 25.10.2013. Saat äänenlaadullisesti paremmin soivan kaiuttimen tekemällä suotimen uuden version.

Koska Eighteen Soundin elementtien vasteet ovat hyvin siistejä, ne pärjäävät aivan minimaalisella jakosuodinratkaisulla. Tämä tarkoittaa, että niihin muutamaan osaan voi sitten panostaa enemmän.

Jakosuodin on yksinkertainen. Jos haluat parantaa suodinkomponenttien laatua, aloita basson sarjakelan resistanssin minimoinnilla ja valitse diskantin sarjakondensaattoriksi mahdollisimman korkealaatuinen.
Jakosuodin on yksinkertainen. Jos haluat parantaa suodinkomponenttien laatua, aloita basson sarjakelan resistanssin minimoinnilla ja valitse diskantin sarjakondensaattoriksi mahdollisimman korkealaatuinen.

Alkuperäisen jakosuotimen osat:

  • L1 2,2mH ilmasydän 1,4mm tai 2,0mm langasta
  • C1 33uF elektrolyytti
  • C2 1,5uF muovikondesaattori
  • L2 6,8mH ferriitti
  • C3 4,7uF muovi tai elektrolyytti
  • R1 12 ohm 5W

Basson sarjakelan tulee olla ainakin 1,4-millisestä langasta käämitty ilmasydäminen. Kaksimillisestä langasta tehty vähentää sarjaresistanssia eli parantaa vahvistimen kontrollia elementistä ja toisaalta varmistaa maksimitehoilla käytettäessä, ettei kela lämpiä. Koska kelalla on jo jonkin verran massaa, se on hyvä kiinnittää ei-magnetoituvalla ruuvilla. Omani kiinnitin suotimen pohjana toimivaan vanerinpalaan messinkiruuvilla.

Basson suodinhaarassa olevan kondensaattori voi olla elektrolyytti. Halvimpienkin mallien 100V jännitekesto tarkoittaa, että joku muu savuaa kyllä ennen kondensaattoria.

Diskantilla on sarjassa yksi pieni kondensaattori. Sen laatuun panostaminen ei syö kenenkään pöydästä leipää eli halutessasi voit peruslaatuisen muovikondensaattorin sijaan (joka kyllä toimii jo erittäin hyvin) kokeilla mitä vain eksotiikkaa aina öljytäytteisiä ja vaikka käsinkiillotettuja myöten. Diskantin vastetta on lisäksi muokkaamassa resonanssipiiri. Sen kelan resistanssi ei ole kriittinen koska perässä on kuitenkin iso vastus, myöskään tehonkesto ei ole kriittinen eli ferriittikelat toimivat ihan hyvin. Tämäkin kela on hyvä kiinnittää suodinlevyyn esimerkiksi messinkiruuvilla. Resistanssipiiri on järkevintä tehdä hyvistä perusosista.

Tositoimissa, suu hymyssä

Tämä pari on toiminut yksiwattisen Mauri Pännärin Revenge E182CC -putkivahvistimen kanssa erinomaisesti, samoin tietysti viisi kertaa tehokkaamman Revenge F2a -triodin perässä. Kookkaahkossa ja kevyesti akustoidussa olohuoneessani äänenpaineresurssit riittävät hyvin niin Stravinskyn baleteille kuin teknohumpallekin. Äänenlaatu on huima, näin herkkä kaiutin mahdollistaa hyvinkin pienitehoisen vahvistimen käytön eli voit maksaa vain äänenlaadusta, tehon määrä ei ole kriittistä.

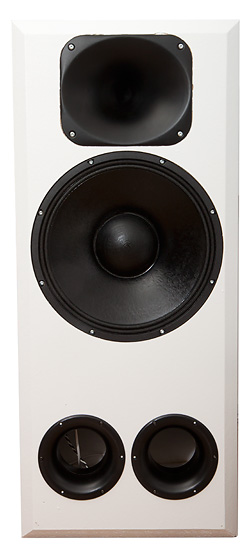

Nitrosäiliö toimii hyvin suunnattuna kohti kuuntelupaikkaa, mutta kaksikanavakäytössä kannattaa ehdottomasti kokeilla sitä, että kaiuttimia kääntää normaalia selvästi enemmän sisäänpäin. Kaiuttimen suunnitteluakseli on noin 10-15 astetta sivuun suorasta linjasta, jolloin tehovaste muodostuu hyvin tasaiseksi. Kohti käännettynä keskialueella on pari desibeliä enemmän tasoa. Sopiva kääntö on makuasia, mutta voit rohkeasti koittaa jopa 45 asteen kulmaan kääntämistä (kts. aloituskuva). Silloin sivuseinistä tulevat heijastukset vähenevät entisestään ja stereokuva tarkentuu erittäin paljon. Jos tulos on stereokuvallisesti liian kuivakka tai äänensävyllisesti rauhallinen, käännä vähemmän.

Toisaalta ennen Photoshop-kelpoista maalipintaansa kaiuttimet kävivät parissakin bileissä – ilman erillistä subwooferia. Erään ison yrityksen pikkujouluissa niitä ohjasi Lyngdorf TDAI2200 ja yksissä häissä the t.amp TA2400 MK-X. Jo Lyngdorfin alle parilla sadalla watilla kookas puurakennus heilui ulkoseiniään myöten ja usean sadan metrin päässä olevista naapurirakennuksista kertyi valituksia.

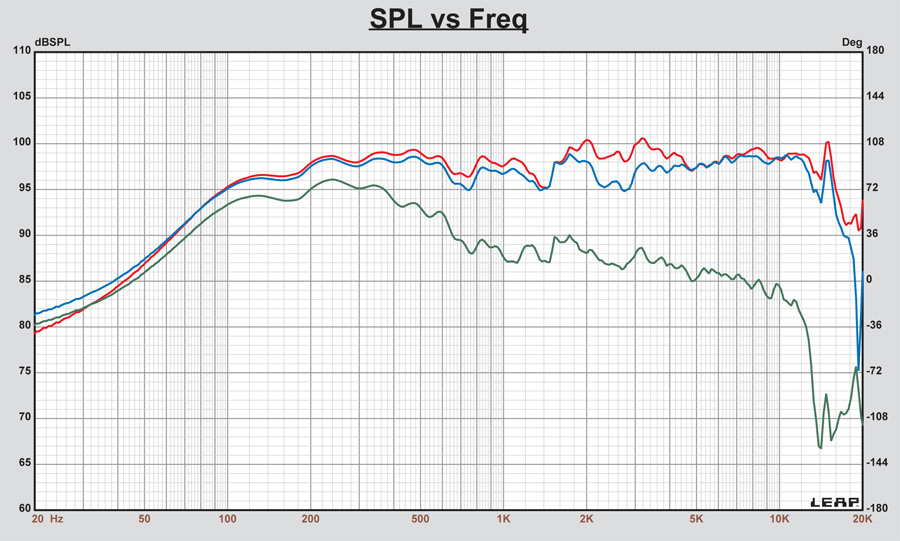

Suunnitteluakseli on noin 10-15 astetta sivussa (sininen käyrä on 20 astetta sivussa), jolla taajuusvaste pysyy +/-2dB sisällä. Suuren suuntavuuden ansiosta vaste kuuntelupaikalla on lähes samanlainen kuin vapaakenttävaste. Bassovaste ei vastaa todellisuutta mittausjärjestelyistä johtuen. Punainen käyrä on vaste suoraan edestä ja vihreä 60 asteen kulmasta.
Suunnitteluakseli on noin 10-15 astetta sivussa (sininen käyrä on 20 astetta sivussa), jolla taajuusvaste pysyy +/-2dB sisällä. Suuren suuntavuuden ansiosta vaste kuuntelupaikalla on lähes samanlainen kuin vapaakenttävaste. Bassovaste ei vastaa todellisuutta mittausjärjestelyistä johtuen. Punainen käyrä on vaste suoraan edestä ja vihreä 60 asteen kulmasta.

99 desibelin herkkyys yhdistettynä lähes kilowatin tehonkestoon (valmistajan konservatiivinen suositus 15NMB420:lle on 400 – 800 wattia) tarkoittaa todella hurjaa kapasiteettia. Yksinkertainen laskutoimitus 99dB/2,83V + 500 W = 99 + 27 dB = 126dB. Siitä pitää toki vähentää pari-kolme desibeliä kompressiota, mutta yhtä kaikki ollaan aivan eri luvuissa kuin tyypillisissä hifikaiuttimissa.

Neodyymimagneetti on pieni ja kevyt, mutta erittäin tehokas. Pieni koko mahdollistaa myös hyvän jäähdytyksen.
Neodyymimagneetti on pieni ja kevyt, mutta erittäin tehokas. Pieni koko mahdollistaa myös hyvän jäähdytyksen.

Erittäin oleellista on se, että Nitrosäiliöstä saa sen 99dB jo tosiaan yhdellä watilla. Neli- tai viisituumaisella bassokeskiäänellä varustettu pikkukaiutin vaatii saman äänenpaineen aikaansaamiseksi monia kymmeniä watteja ja runsaasti liikepoikkeamaa. Tulos on valitettavasti se, että pikkuelementti alkaa olla siinä vaiheessa jo tukossa, puhdasta ääntä siitä ei enempää saakaan. Nitrosäiliö sen sijaan ei kestä kymmeniä vaan satoja watteja ilman minkäänlaisia ongelmia.

Kun kerran kuuntelee tälläistä ääneltään tasapainoista isoelementtistä kaiutinta, on hyvin vaikea palata enää kokonaan pikkukaiuttimiin. Sen lisäksi, että Nitrosäiliöllä voi hölmöilemällä rikkoa korvansa, sillä voi myös muuttaa suhtautumisensa kaiuttimiin loppuiäkseen paljon hankalammaksi. On, on se ehkä kookas, mutta kyllä se palkitseekin vähintään kokonsa edestä. Erottelukykyä, räjähtävää dynamiikkaa, vaivattomuutta ja aitoutta roppakaupalla.

Lyhyesti: Kaiutin, joka voi muuttaa kokonaan suhtautumiseen termiin ”hyvä äänentoisto”. Hyvin vaivaton ja erittäin erotteleva kaiutin, joka toimii millä vain vahvistimella noin yksiwattisesta alkaen.

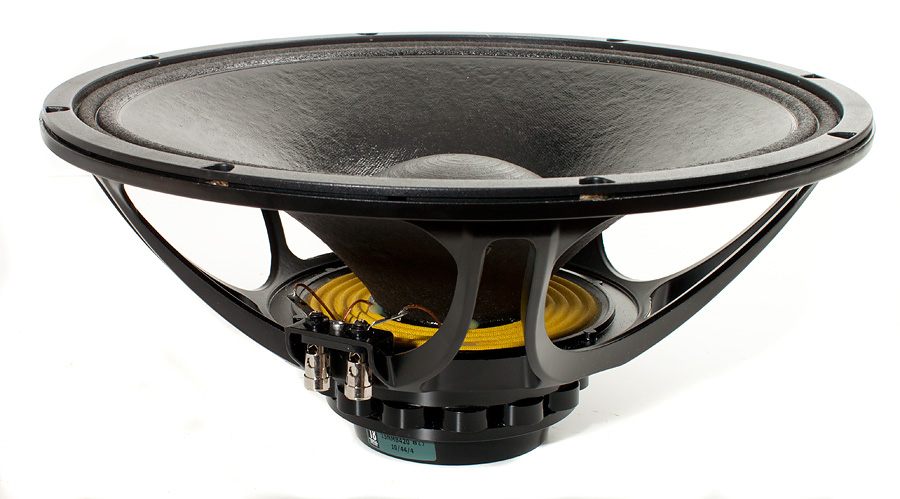

Bassoelementti: Eighteen Sound 15NMB420 8ohm
Diskantti: Eighteen Sound NSD1095N 8ohm ja Eighteen Sound XT1086-torvi
Mitat: 106 x 45 x 35 cm
Hinta: 599 euroa / sarja (sisältää elementit, torven, tiivisteet, ruuvit, suodinkomponentit, sisäisen johdotuksen ja liitinterminaalin).
Osien maahantuoja: Hifitalo

PS. Tuliko sinullekin mieleen, että tälläiset upotettuna seinään voisivat olla aika makea juttu kotiteatterissa? Se parantaa äänen puhtautta entisestään koska viimeisetkin kotelodiffraktiot poistuvat. Bassoviritys kannattaa venyttää melko alas, jottei bassopää nouse seinäboostilla yliampuvaksi. Tai kokeilla suoraan suljettua 40-80ltr koteloa ja alabassot subbarille. Jakosuodinmuutoksia upotusasennusta varten ei kannata miettiä koska NSD1095N:stä ei saa revittyä enempää herkkyyttä – huonekorjauksella siis bassoalueen nousun tasoitus.

PPS. Onko Nitrosäiliön soundi omassa tilassasi liian kirkas? Voit tehdä tasaisesti diskanttia rauhoittavan muutoksen lisäämällä diskantin suodinhaaraan (ensimmäiseksi komponentiksi, ennen C2-kondensaattoria) 2,2 – 4,7 ohm vastuksen. Vastus ei vaikuta jakotaajuusalueella vaan vain laskee tasoa korkeammilla taajuuksilla. Mitä suurempi vastusarvo, sen suurempi vaimennus. Jos 2,2ohm on jo liikaa, voit toki käyttää vielä vähän pienempää etuvastusta.
